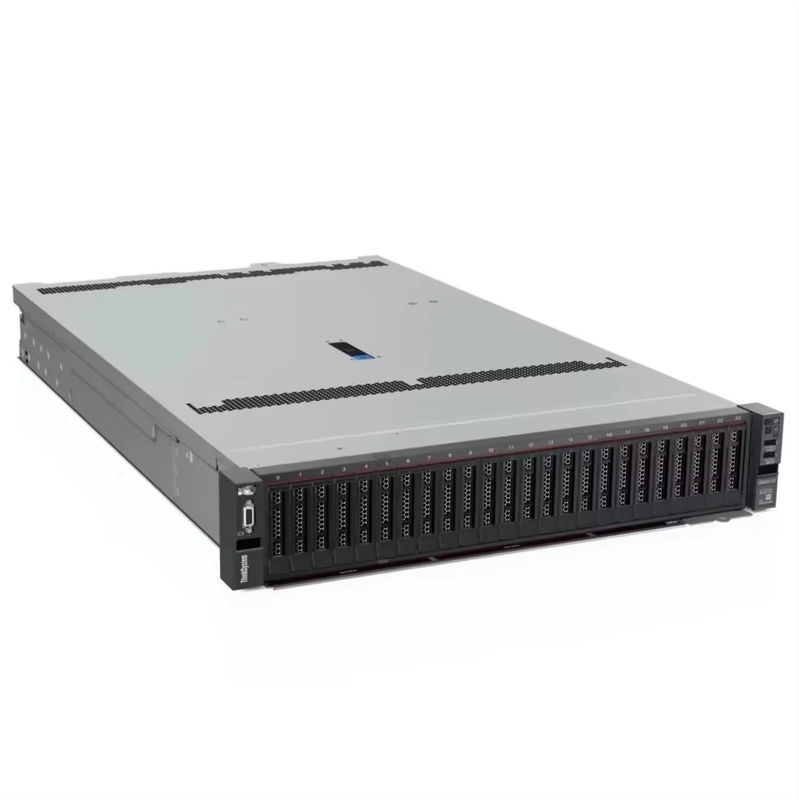

Λειτουργός Lenovo ThinkSystem SR655 V3 2U με επεξεργαστή AMD EPYC 9004 Genoa

Συστατικά

Προσδιορισμός

Τύποι μηχανών

7D9F - Εγγύηση 1 έτους
7D9E - Εγγύηση 3 ετών

Σχηματισμός

2u rack.

Επεξεργαστής

Ένας επεξεργαστής σειράς AMD EPYC 9004 (πρώην κωδικοποιημένος "Γένοβα"). Υποστηριζόμενοι επεξεργαστές έως και 128 πυρήνες, βασικές ταχύτητες έως 4,1
Οι αξιολογήσεις GHz και TDP μέχρι 360W. Υποστηρίζει PCIE 5.0 για υψηλή απόδοση I/O.

Μνήμη

12 dimm slots. Ο επεξεργαστής έχει 12 κανάλια μνήμης, με 1 DIMM ανά κανάλι (DPC). Lenovo Truddr5 RDIMMS, 3DS RDIMMS και 9x4
Οι RDIMM υποστηρίζονται, μέχρι 4800 MHz

Μέγιστο μνήμης

Έως 3TB με 12x 256GB 3DS RDIMMS

Προστασία μνήμης

ECC, SDDC, Patrol/Demand Grubbing, Οριοθετημένη σφάλμα, ισοτιμία διευθύνσεων DRAM με επανάληψη, DRAM Uncored ECC ERMOR Επαναλάβετε,
On-Die ECC, ECC Error Check και Scrub (ECS), Post Package Repair

Δίσκοι δίσκου

Μέχρι 20x 3,5 ιντσών ή 40x 2,5 ιντσών Hot-Swap Bays:
* Οι μπροστινοί κόλποι μπορούν να είναι 3,5 ιντσών (8 ή 12 κόλποι) ή 2,5 ιντσών (8, 16 ή 24 κόλποι)
* Οι μεσαίοι κόλποι μπορούν να είναι 3,5 ιντσών (4 κόλποι) ή 2,5 ιντσών (8 κόλποι)
* Οι οπίσθιοι κόλποι μπορούν να είναι 3,5 ιντσών (2 ή 4 κόλποι) ή 2,5 ιντσών (4 ή 8 κόλπους)
* Οι συνδυασμοί SAS/SATA, NVME ή Anybay (υποστηρίζοντας SAS, SATA ή NVME) είναι διαθέσιμοι

Ο διακομιστής υποστηρίζει επίσης αυτές τις μονάδες δίσκου για αποθήκευση εκκίνησης ή μονάδας δίσκου OS:
* Δύο δίσκοι 7mm στο πίσω μέρος του διακομιστή (προαιρετική επιδρομή)
* Εσωτερική μονάδα M.2 που υποστηρίζει έως και δύο μονάδες M.2 (προαιρετική επιδρομή)

Δείτε τις διαμορφώσεις αποθήκευσης για λεπτομέρειες.

Μέγιστη εσωτερική αποθήκευση

* Δίσκοι 2,5 ιντσών: * 1228.8TB χρησιμοποιώντας 40x 30.72TB 2.5-ιντσών SAS/SATA SSD
* 983.04TB χρησιμοποιώντας 32x 30.72TB 2.5-ιντσών NVME SSDS
* 96TB χρησιμοποιώντας 40x 2.4TB 2,5 ιντσών HDD


* Δίσκοι 3,5 ιντσών: * 440TB χρησιμοποιώντας 20x 22TB 3,5 ιντσών HDD
* 307.2TB χρησιμοποιώντας 20x 15.36TB 3,5 ιντσών SAS/SATA SSD
* 153.6TB χρησιμοποιώντας 12x 12.8tb 3,5 ιντσών NVME SSD

Ελεγκτής αποθήκευσης

* Έως 16x θύρες SATA (μη επιδρομή)
* Έως 12 φορές ενσωματωμένες θύρες NVME (μη-RAID)
* Προσαρμογέας NVME Retimer (PCIE 4.0 ή PCIE 5.0)
* Προσαρμογέας διακόπτη NVME (PCIE 4.0)
* 12 GB προσαρμογείς επιδρομής SAS/SATA * 8, 16 ή 32 θύρες
* Έως 8GB Flash-backed cache
* PCIE 4.0 ή PCIE 3.0 Διεπαφή κεντρικού υπολογιστή


* 12 GB SAS/SATA HBA (μη-RAID) * 8-Port και 16-Port
* PCIE 4.0 ή PCIE 3.0 Διεπαφή κεντρικού υπολογιστή

Διεπαφές δικτύου

Αφιερωμένη υποδοχή SFF 3.0 με διασύνδεση κεντρικού υπολογιστή PCIE 4.0 x16, είτε στο πίσω μέρος του διακομιστή (πίσω προσβάσιμο) είτε στο μπροστινό μέρος του
Ο διακομιστής (προσβάσιμο μπροστά). Υποστηρίζει μια ποικιλία προσαρμογέων 2 θυρών και 4 θυρών με συνδεσιμότητα δικτύου 1GBE, 10GBE και 25GBE.
Μια θύρα μπορεί προαιρετικά να μοιραστεί με τον επεξεργαστή διαχείρισης XClarity Controller 2 (XCC2) για υποστήριξη Wake-On-LAN και NC-SI.
Πρόσθετοι προσαρμογείς δικτύου PCIE που υποστηρίζονται σε υποδοχές PCIE.

Slots επέκτασης PCI

Μέχρι 10x συνολικά υποδοχές PCIE (είτε πίσω πίσω, είτε 6x πίσω + 2x μπροστά), καθώς και μια υποδοχή αφιερωμένη στον προσαρμογέα OCP (πίσω ή μπροστά).
Οι διαμορφώσεις μονάδας δίσκου 2.5 ιντσών υποστηρίζουν επίσης έναν πρόσθετο εσωτερικό κόλπο για έναν προσαρμογέα επιδρομής ή HBA.
Πίσω: έως 10x υποδοχές PCIE, καθώς και μια υποδοχή αφιερωμένη στον προσαρμογέα OCP. Οι υποδοχές είναι είτε PCIE 5.0 ή 4.0 ανάλογα με το Riser
Επιλογή και επιλογή οπίσθιου δίσκου. Η υποδοχή OCP είναι PCIE 4.0.
Οι υποδοχές έχουν ρυθμιστεί χρησιμοποιώντας τρεις κάρτες ανύψωσης. Το Riser 1 (υποδοχές 1-3) και το Riser 2 (slots 4-6) εγκαθίστανται σε υποδοχές στο σύστημα
Board, Riser 3 (υποδοχές 7-8) και Riser 4 (9-10) είναι καλωδιακές σε θύρες της πλακέτας συστήματος. Διατίθενται ποικιλία καρτών ανύψωσης. Βλέπω
Η επέκταση εισόδου/εξόδου για λεπτομέρειες.
Μπροστά: Ο διακομιστής υποστηρίζει υποδοχές στο μπροστινό
κουλοχέρηδες στο Riser 3 (και Riser 4). Οι μπροστινές υποδοχές είναι 2x pcie x16 πλήρους ύψους υποδοχές μισού μήκους συν 1x υποδοχή OCP. Η υποδοχή OCP είναι PCIE 4.0.
Εσωτερική: Για τις διαμορφώσεις μπροστινής μονάδας δίσκου 2,5 ιντσών, ο διακομιστής υποστηρίζει την εγκατάσταση προσαρμογέα επιδρομής ή HBA σε ένα αφιερωμένο
Περιοχή που δεν καταναλώνει καμία από τις υποδοχές PCIE.

Λιμάνι

Μπροστά: θύρα 1x USB 3.2 G1 (5 GB/S), θύρα 1x USB 2.0 (επίσης για τοπική διαχείριση XCC), θύρα εξωτερικής διάγνωσης, προαιρετική θύρα VGA.
Πίσω: 3x θύρες 3x USB 3.2 G1 (5 GB/S), θύρα βίντεο 1x VGA, 1x RJ-45 1GBE Θύρα διαχείρισης συστημάτων για απομακρυσμένη διαχείριση XCC. Προαιρετικός
2η θύρα απομακρυσμένης διαχείρισης XCC (Εγκαταστάσεις στην υποδοχή OCP). Προαιρετική θύρα COM DB-9 (Εγκαταστάσεις στην υποδοχή 3).
Εσωτερική: 1x σύνδεσμος USB 3.2 G1 (5 GB/S) για λειτουργικό σύστημα ή βασικούς σκοπούς άδειας.

Τροφοδοσία

Έως δύο περιττές τροφοδοσίες AC HOT-SWAP, 80 συν Platinum ή 80 Plus Titanium Certification. 750 W, 1100 W, 1800 W, 2400 W,
και 2600 W AC, υποστηρίζοντας 220 V AC. Οι επιλογές 750 W και 1100 W υποστηρίζουν επίσης την παροχή εισόδου 110V. Μόνο στην Κίνα, όλα τα τροφοδοτικά
Οι επιλογές υποστηρίζουν 240 V DC. Διατίθεται επίσης τροφοδοτικό 1100W με είσοδο DC -48V.

Διαστάσεις

Πλάτος: 445 mm (17,5 ίντσες), ύψος: 87 mm (3,4 ίντσες), βάθος: 766 mm (30,1 ίντσες)

Βάρος

Μέγιστο: 38,8 kg (85,5 λίβρες)
