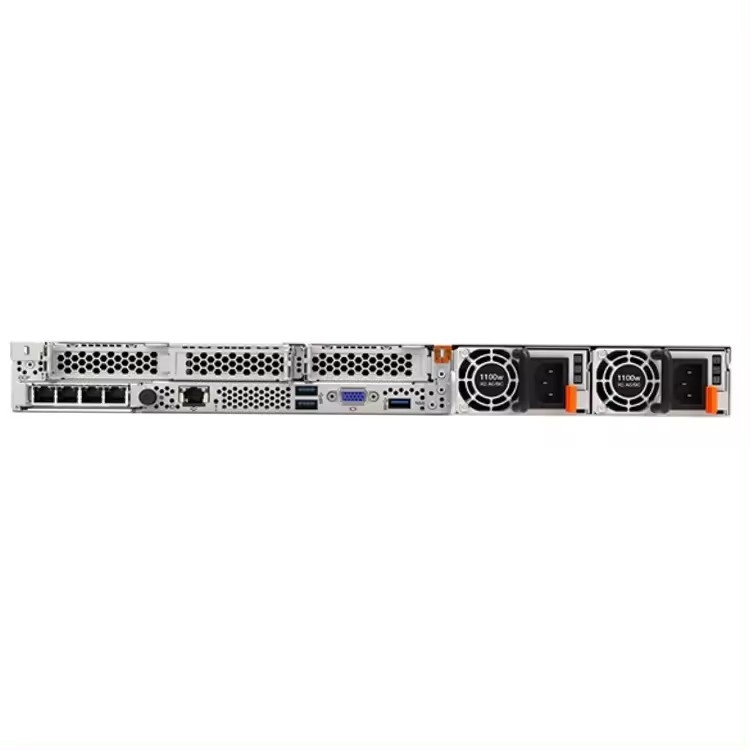

Διακομιστής Rack Lenovo ThinkSystem SR645 V3 1U με AMD EPYC 9004 Genoa

Συστατικά

Προσδιορισμός

Τύποι μηχανών

7D9D - Εγγύηση 1 έτους
7D9C - Εγγύηση 3 ετών

Σχηματισμός

1u rack.

Επεξεργαστής

Ένας ή δύο επεξεργαστές σειράς AMD EPYC 9004 (πρώην κωδικοποιημένο "Genoa"). Υποστηρίζει επεξεργαστές έως και 128 πυρήνες, βασικές ταχύτητες έως έως και
4.1 GHz και αξιολογήσεις TDP έως 360W. Υποστηρίζει PCIE 5.0 για υψηλή απόδοση I/O.

Μνήμη

24 υποδοχές DIMM με δύο επεξεργαστές (12 υποδοχές DIMM ανά επεξεργαστή). Κάθε επεξεργαστής έχει 12 κανάλια μνήμης, με 1 DIMM ανά κανάλι
(DPC). Lenovo Truddr5 RDIMMS, 3DS RDIMMS και 9x4 RDIMMS υποστηρίζονται, μέχρι 4800 MHz

Μέγιστο μνήμης

Έως 6TB με 24x 256GB 3DS RDIMMS

Προστασία μνήμης

ECC, SDDC, Patrol/Demand Grubbing, Οριοθετημένη σφάλμα, ισοτιμία διευθύνσεων DRAM με επανάληψη, DRAM Uncored ECC ERMOR Επαναλάβετε,
On-Die ECC, ECC Error Check και Scrub (ECS), Post Package Repair

Δίσκοι δίσκου

Έως 4x 3,5 ιντσών ή 12x 2,5 ιντσών Hot-Swap Bays:
* Οι μπροστινοί κόλποι μπορούν να είναι ένας από τους παρακάτω: * 4x 3,5 ιντσών Hot-Swap SAS/SATA, Anybay, ή 2x SAS/SATA + 2X NVME
* 2x 2,5 ιντσών Hot-Swap NVME
* 4x 2,5 ιντσών Hot-Swap SAS/SATA, Anybay ή NVME
* 8x 2,5 ιντσών Hot-Swap SAS/SATA
* 10x 2,5 ιντσών Hot-Swap SAS/SATA, Anybay ή NVME ή συνδυασμοί
* 16x e1.s hot-swap edsff nvme


* Το πίσω μέρος μπορεί να είναι ένα από τα παρακάτω: * 2x 2,5 ιντσών Hot-Swap Sas/Sata Bays
* 2x 2,5 ιντσών Hot-Swap Nvme Bays
* 2x 7mm 2,5 ιντσών Hot-Swap Sata Bays
* 2x 7mm 2,5 ιντσών Hot-Swap NVME Bays


* Εσωτερική μονάδα M.2 που υποστηρίζει έως και δύο μονάδες M.2 (προαιρετική υποστήριξη RAID), για υποστήριξη αποθήκευσης εκκίνησης και μονάδας δίσκου OS

Δείτε τις διαμορφώσεις αποθήκευσης για λεπτομέρειες. Ο Anybay Bays υποστηρίζει τις μονάδες SAS, SATA ή NVME. Οι NVME Bays υποστηρίζουν μόνο τις μονάδες NVME. Οπισθεν
Οι κόλποι οδήγησης μπορούν να χρησιμοποιηθούν σε συνδυασμό με τους μπροστινούς χώρους των 2,5 ιντσών. Ο διακομιστής υποστηρίζει έως και 12x δίσκους NVME όλα με άμεση
συνδέσεις (χωρίς υπερπήδηση).

Μέγιστη εσωτερική αποθήκευση

* Δίσκοι 2,5 ιντσών: * 368.64TB χρησιμοποιώντας 12x 30.72TB 2.5-ιντσών SAS/SATA SSD
* 184.32TB χρησιμοποιώντας 12x 15.36TB 2.5-ιντσών NVME SSDS
* 28.8TB χρησιμοποιώντας 12x 2.4TB 2.5 ιντσών HDD


* EDSFF Drives * 122.88TB χρησιμοποιώντας 16x 7.68TB EDSFF NVME SSD


* Δίσκοι 3,5 ιντσών: * 88TB χρησιμοποιώντας 4x 22TB 3,5 ιντσών HDD
* 61.44TB χρησιμοποιώντας 4x 15.36TB 3,5 ιντσών SAS/SATA SSD
* 51.2TB χρησιμοποιώντας SSDs 4x 12.8TB 3,5 ιντσών

Ελεγκτής αποθήκευσης

* Ενσωματωμένο NVME (χωρίς επιδρομή) - 12 μονάδες δίσκου, κάθε x4
* Επί του σκάφους SATA (χωρίς επιδρομή) - 12 μονάδες δίσκου
* Προσαρμογέας επαναλήψεων NVME
* 12 GB προσαρμογείς επιδρομής SAS/SATA * 8, 16 ή 32 θύρες
* Έως 8GB Flash-backed cache
* PCIE 4.0 ή PCIE 3.0 Διεπαφή κεντρικού υπολογιστή


* 12 GB SAS/SATA HBA (μη-RAID) * 8-Port και 16-Port
* PCIE 4.0 ή PCIE 3.0 Διεπαφή κεντρικού υπολογιστή

Διεπαφές δικτύου

Αφιερωμένη υποδοχή SFF 3.0 με διεπαφή κεντρικού υπολογιστή PCIE 5.0 X16, είτε στο πίσω μέρος του διακομιστή (πίσω προσβάσιμο) είτε στο μπροστινό μέρος του
Ο διακομιστής (προσπελάσιμο εμπρός, PCIE 4.0). Υποστηρίζει μια ποικιλία προσαρμογέων 2 θυρών και 4 θυρών με δίκτυο 1GBE, 10GBE και 25GBE
συνδεσιμότητα. Μία θύρα μπορεί προαιρετικά να μοιραστεί με τον επεξεργαστή διαχείρισης Xclarity Controller 2 (XCC2) για Wake-on-Lan και
Υποστήριξη NC-SI. Πρόσθετοι προσαρμογείς δικτύου PCIE που υποστηρίζονται σε υποδοχές PCIE.

Slots επέκτασης PCI

Έως 5x υποδοχές, 3x στο πίσω μέρος και 2x στο μπροστινό μέρος, συν 1 υποδοχή OCP 3.0.
Πίσω: έως 3x υποδοχές PCIE (2x PCIE 5.0, 1x PCIE 4.0), όλα με πίσω πρόσβαση, καθώς και μια υποδοχή αφιερωμένη στον προσαρμογέα OCP. Σχισμή
Η διαθεσιμότητα βασίζεται στην επιλογή ανύψωσης και την επιλογή του Bay Bay. Η υποδοχή 3 απαιτεί δύο επεξεργαστές.
Τέσσερις επιλογές για υποδοχές ανάκλησης:
* 3x pcie x16 υποδοχές χαμηλού προφίλ
* 1x PCIE X16 πλήρους ύψους υποδοχή μισού μήκους + 1x PCIE X16 υποδοχή χαμηλού προφίλ
* 1x PCIE X16 υποδοχή χαμηλού προφίλ (επίσης υποστηρίζει 2x πίσω 2,5 ιντσών δίσκου)
* 2x pcie x16 υποδοχή χαμηλού προφίλ (υποστηρίζει επίσης 2x πίσω 7mm 2,5 ιντσών δίσκου)

Για διαμορφώσεις μπροστινής μονάδας δίσκου 2,5 ιντσών, ο διακομιστής υποστηρίζει την εγκατάσταση προσαρμογέα CFF RAID ή HBA σε ειδική περιοχή
Αυτό δεν καταναλώνει καμία από τις υποδοχές PCIE.
Μπροστά: Ο διακομιστής υποστηρίζει επίσης υποδοχές στο μπροστινό μέρος του διακομιστή:
* 1x pcie x16 ή x8 πλήρους ύψους μισού μήκους υποδοχή
* 1x pcie x8 υποδοχή χαμηλού προφίλ
* 1x υποδοχή OCP 3.0 (αμοιβαία αποκλειστική με την υποδοχή OCP στο πίσω μέρος)

Σημείωση: Δεν είναι διαθέσιμες όλες οι υποδοχές σε διαμόρφωση 1 επεξεργαστή. Δείτε την επέκταση I/O για λεπτομέρειες.

Λιμάνι

Μπροστά: θύρα 1x USB 3.2 G1 (5 GB/S), θύρα 1x USB 2.0 (επίσης για τοπική διαχείριση XCC), θύρα εξωτερικής διάγνωσης, προαιρετική θύρα VGA.
Πίσω: 3x θύρες 3x USB 3.2 G1 (5 GB/S), θύρα βίντεο 1x VGA, 1x RJ-45 1GBE Θύρα διαχείρισης συστημάτων για απομακρυσμένη διαχείριση XCC. Προαιρετικός
2η θύρα απομακρυσμένης διαχείρισης XCC (Εγκαταστάσεις στην υποδοχή OCP). Προαιρετική θύρα COM DB-9 (Εγκαταστάσεις στην υποδοχή 3).
Εσωτερική: 1x σύνδεσμος USB 3.2 G1 (5 GB/S) για λειτουργικό σύστημα ή βασικούς σκοπούς άδειας.

Τροφοδοσία

Έως δύο περιττές τροφοδοσίες AC HOT-SWAP, 80 συν Platinum ή 80 Plus Titanium Certification. 500 W, 750 W, 1100 W και 1800
W ac επιλογές, υποστηρίζοντας 220 V AC. Οι επιλογές 500 W, 750 W και 1100 W υποστηρίζουν επίσης την παροχή εισόδου 110V. Μόνο στην Κίνα, όλα τα τροφοδοτικά
Οι επιλογές υποστηρίζουν 240 V DC. Διατίθεται επίσης τροφοδοτικό 1100W με είσοδο DC -48V.

Διαστάσεις

Πλάτος: 440 mm (17,3 ίντσες), ύψος: 43 mm (1,7 ίντσες), βάθος: 773 mm (30,4 ίντσες).

Βάρος

Μέγιστο: 20,2 kg (44,6 λίβρες)
